[전기테스터기 사용방법]히오키 HIOKI 3244-60 포켓 테스터기 사용방법.



히오키 테스터기 사용방법



HIOKI 3244-60 테스트기
사용방법~~~

안녕하세요~
일상생활에서 유용하게 사용할 수 있는 수첩형 테스트기
히오키 제품 3244-60 테스트기에 대하여 잠시 알아보도록 하겠습니다.

이 제품은 일본제품인데요
제 개인적으로 일본제품을 좋아해서
쓰는 건 아니고 이 제품이 그래도 제가 써본 결과 정확도도 있고 오래 쓰다 보니
손에 익어서 쓰는 것뿐입니다.
타제품도 사용하는 방법은 비슷합니다.
참고하시길 바랍니다.

이 제품의 장점은 얇고 가벼워서 휴 대하기가 편할뿐더러 500V까지도
측정범위가 넓다 보니 일반 전기나 산업용 전기를 테스트해 볼 수 있어서
개인적으로는 만족하게 사용하고 있습니다.

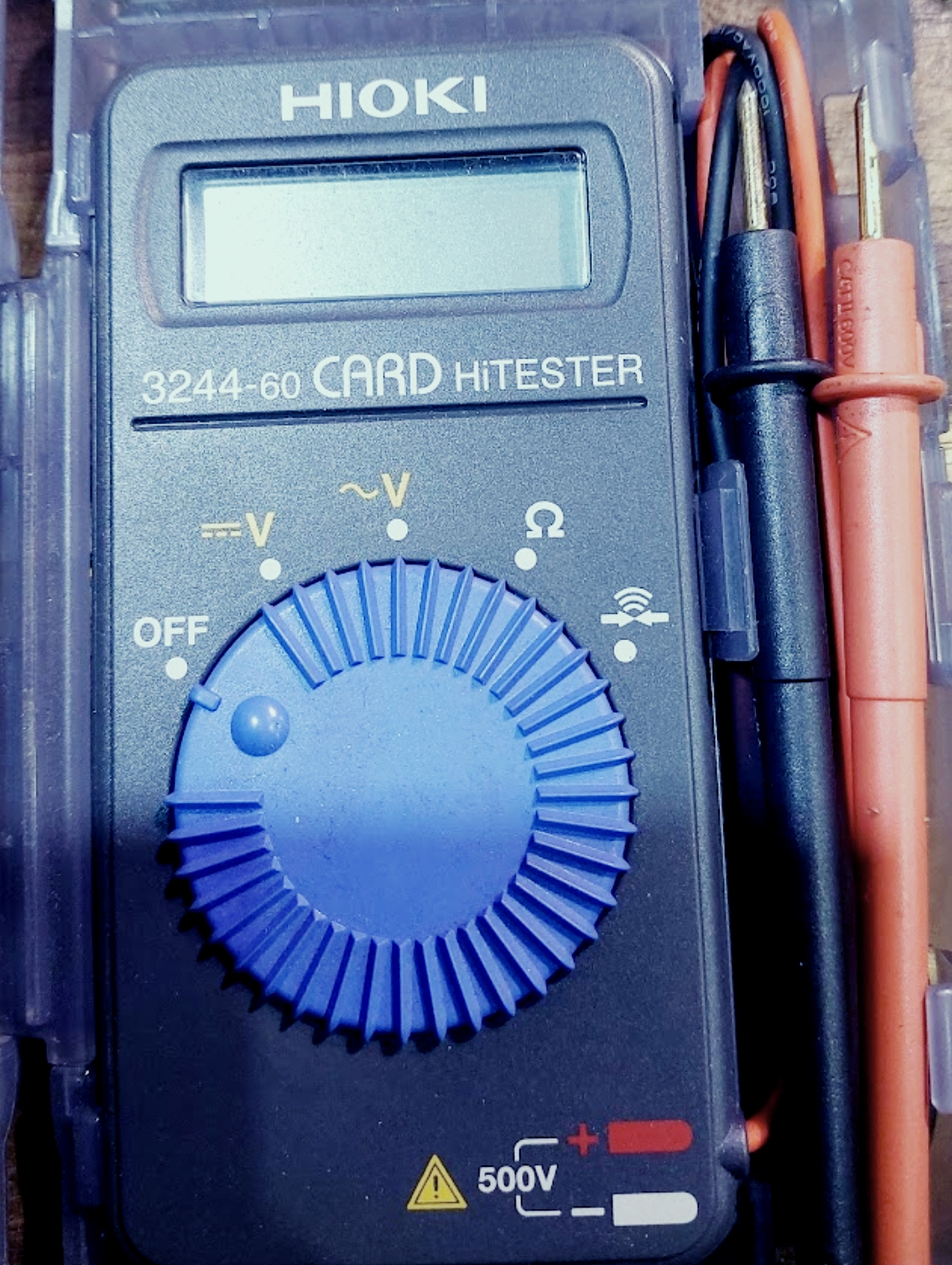

우선  다이얼을 보시면 그리 복잡하지 않고  단순하면서도
있을 건 다 있습니다.
크게 직류, 교류, 저항, 통전
이렇게 분류할 수 있고요,
이 정도면 전문가 아니라면 거의 일반적인 전기는 다 테스트를 해볼 수 있습니다.

하나씩 차근차근 설명해보도록 하겠습니다.

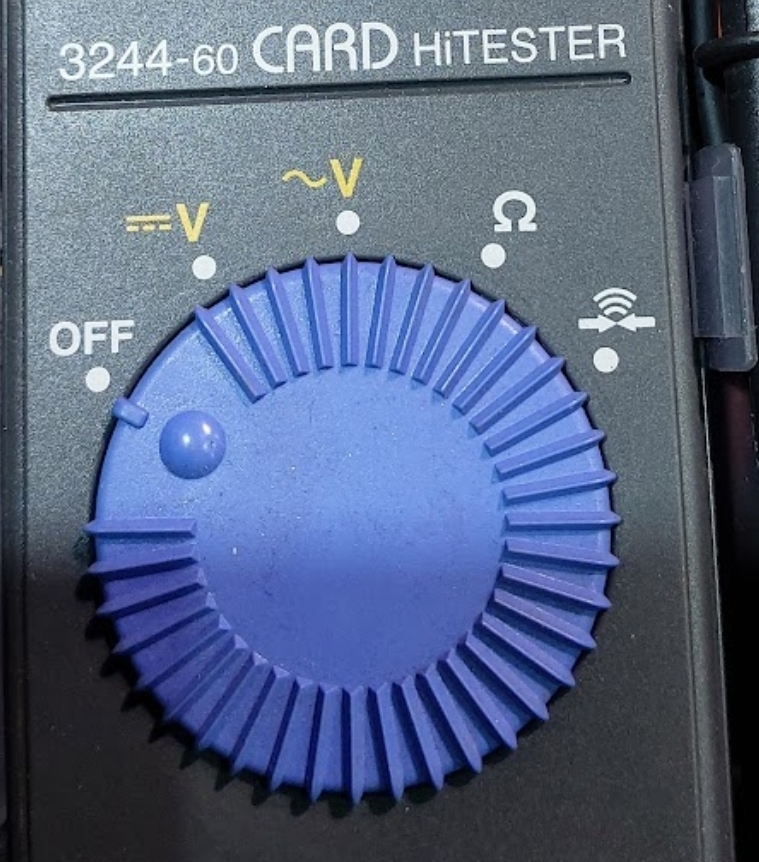

이사진은  OFF 상태이고요
사용 전에는 항상 꺼두셔야 건전지도  오래 사용하실 수 있고 제품도 보호할 수 있어요.
사용 안 하실 때는 항상 OFF 잊지 마세요.
전 가끔씩 잊어버리고 켜두는 경우가 있어서 말씀드립니다.

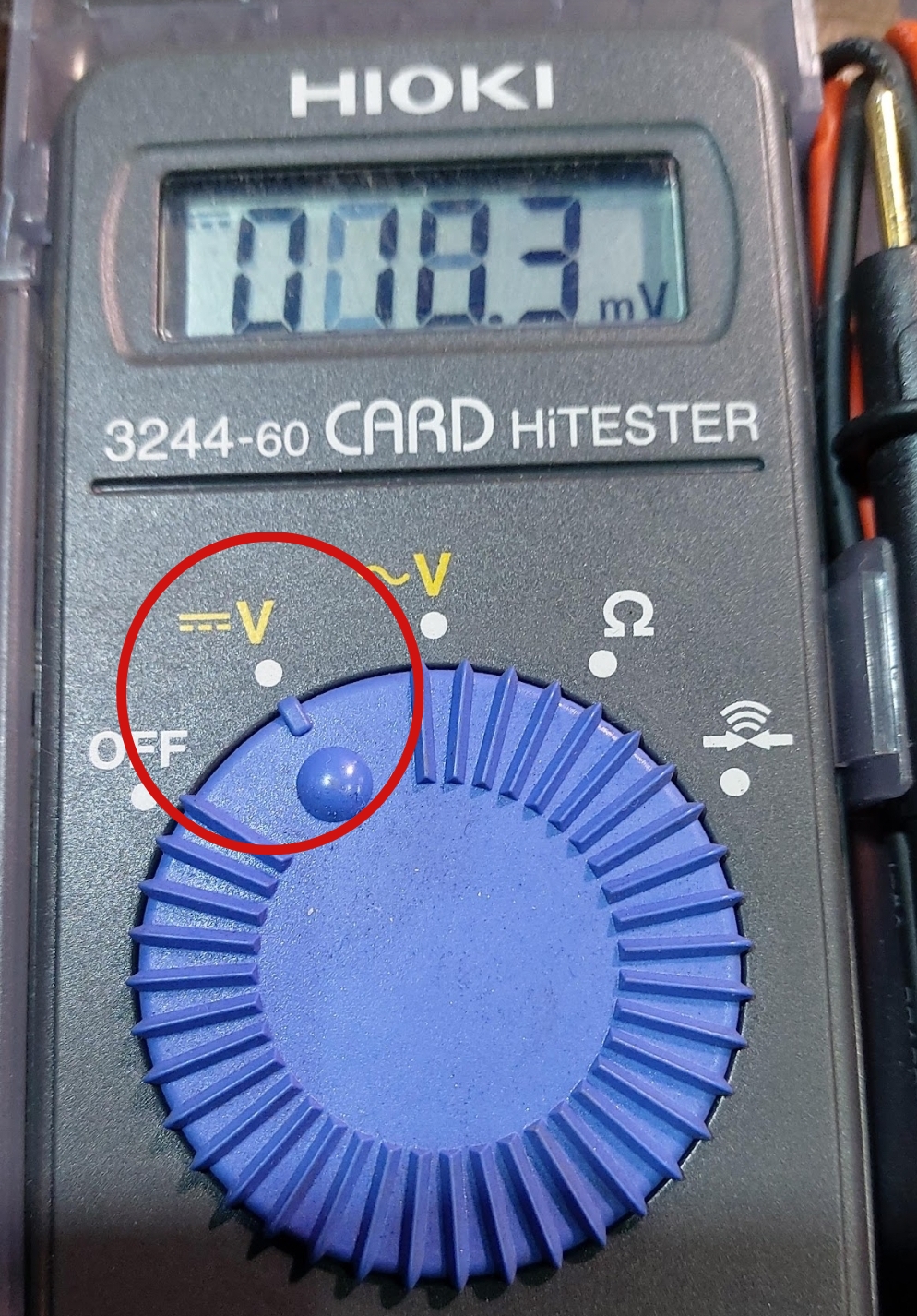

이사진은 DC 직류 모드입니다.
직류는 주로 낮은 전압 테스트용인데
건전지의 잔류전압을 테스트할 때 주로 사용하고요.
이때는 리드선 빨간 선이 +
검은색 선이 ㅡ 선이니
선색깔이 안 바뀌게 해야만 건전지의 정확한 전압값을 나타낼 수가 있습니다.
테스트기의 값 앞에 ㅡ가 나타나면
테스트기의 리드선이 바뀐 거니 반대로 측정하시면 정확한 값이 나타나겠죠.
위사진 건전지는 5.38V 가나 오네요.

건전지를 측정할 경우 건전지의 볼록 튀어나온 부분이 +이니 참고하세요.

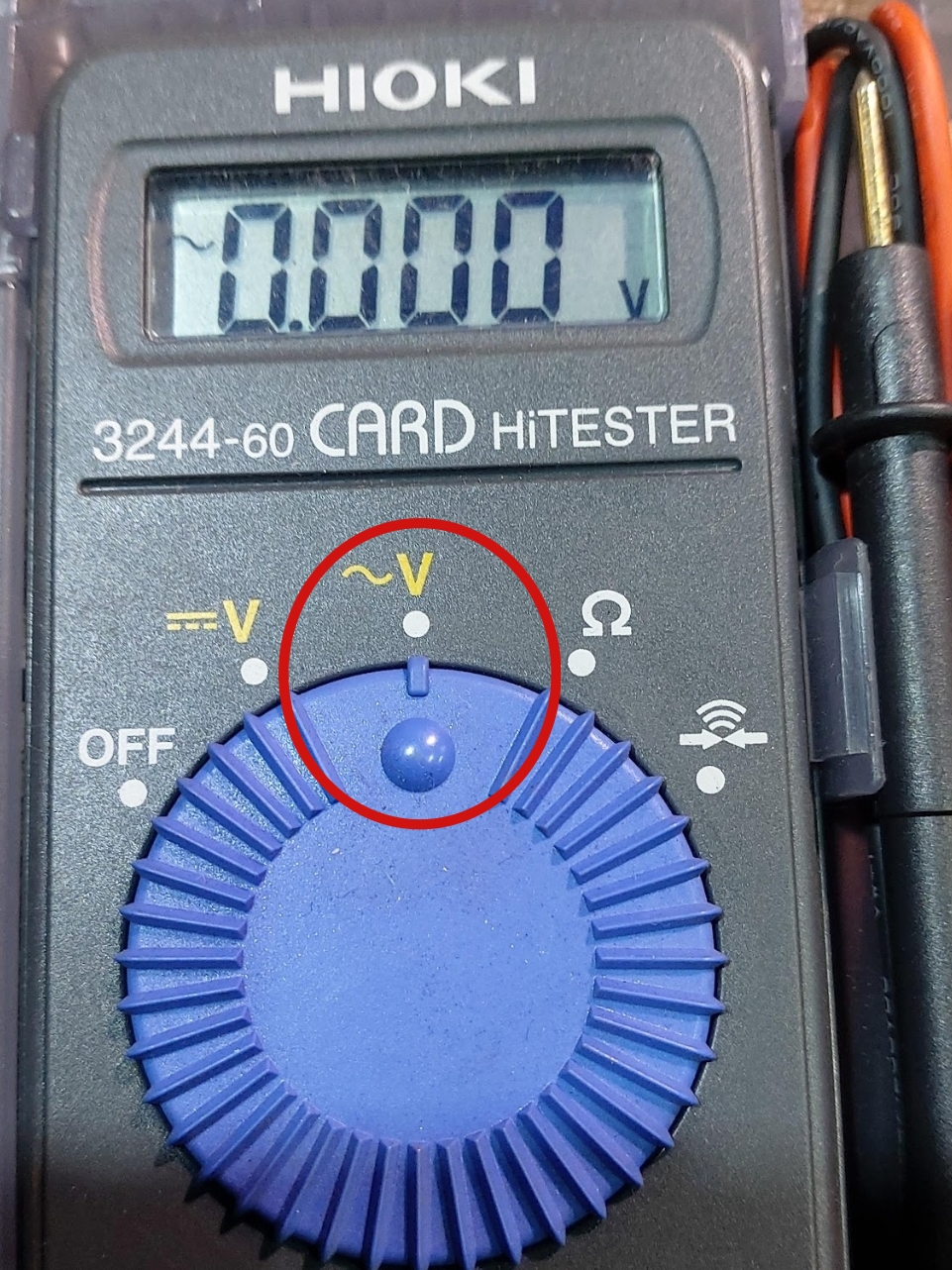

이번에는 다이얼을 AC교류 맞추고
교류전압을 측정해 본 건데요
우리나라는 가정전압은 220V고 산업현장 또는
기업이나 공장에서는 380V를 대부분 사용합니다.
위사진은 220V콘센트에 측정을 한 거고요 229.7V가 나오는데 220V 해서
정확한 수치가 나오는 건 아니고 약간의 오차 범위는 생깁니다.
그러니  220V라고 해도 괜찮습니다.

교류전압을 측정할 때 리드선은 색깔 구분 없이 아무 쪽이나
측정해도 상관없습니다. 교류이니까요.
※이 제품의 경우 최대 전압 측정범위는 500V까지입니다.

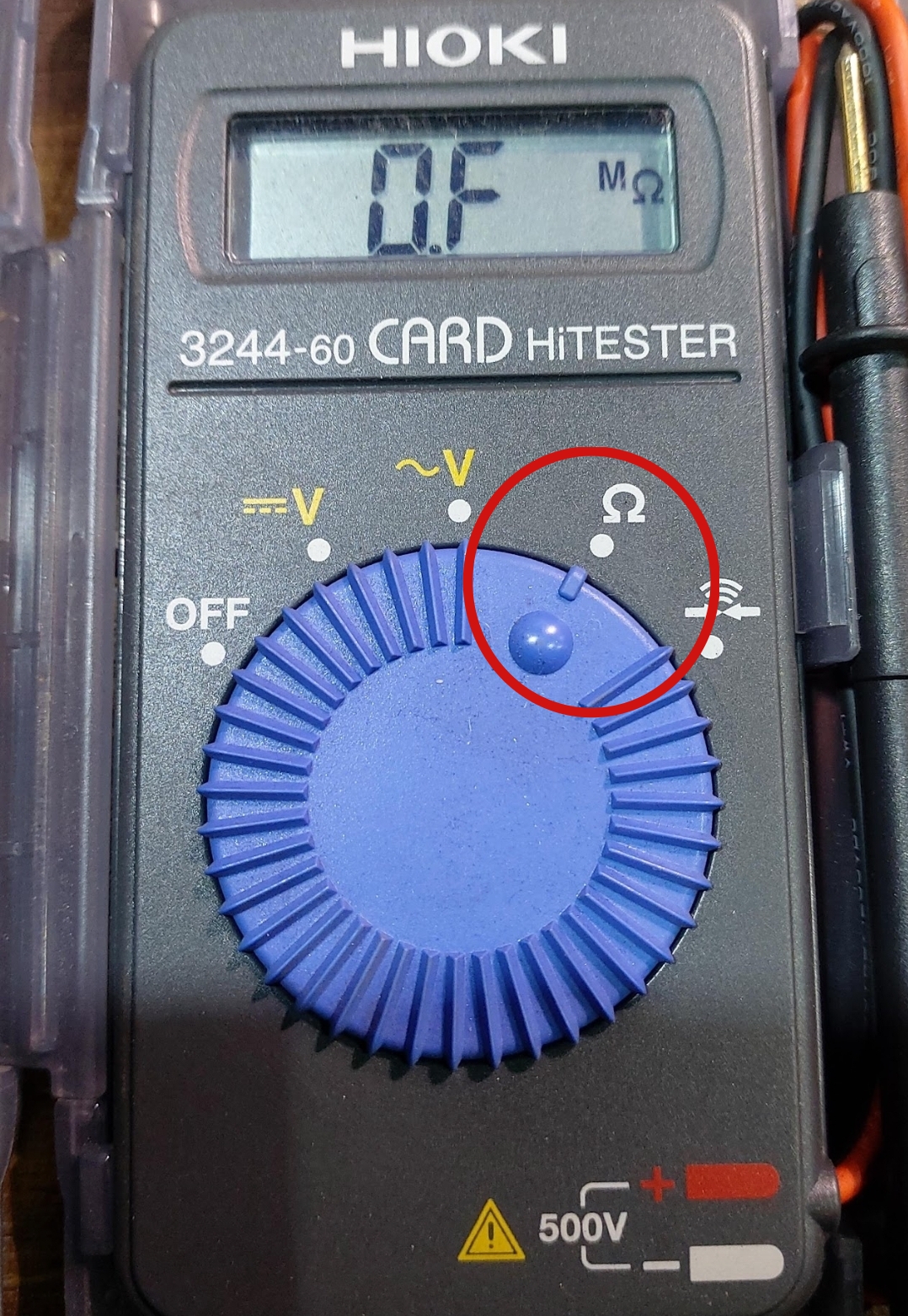

이번에는 저항측정 모드 다이얼입니다.
저항이란 전류의 흐름을 방해하는 요소인데요 그 기기가 일을 하는 량과도 같은 거겠지요.

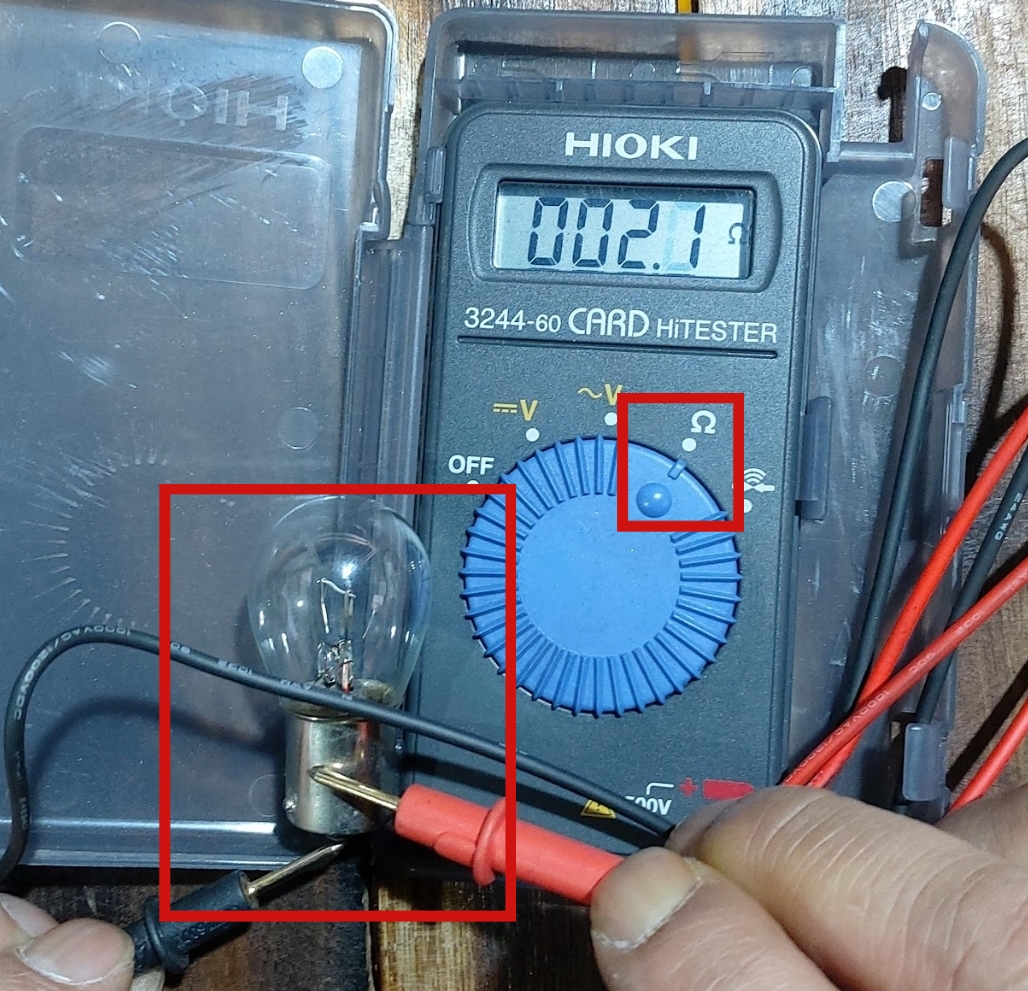

위 전구의 저항값은 2.1 옴이나 오는데 자동차용 전구라 그렇게   저항값이 많이 나오진 않네요.
산업용 3상 모터 같은 경우 3선 모두  저항값이 비슷하게 나와야 정상인데 어느 한가닥이라도
저항값이 다르게 나온다면 절연이 안 좋거나 단선일 경우가 대부분입니다.

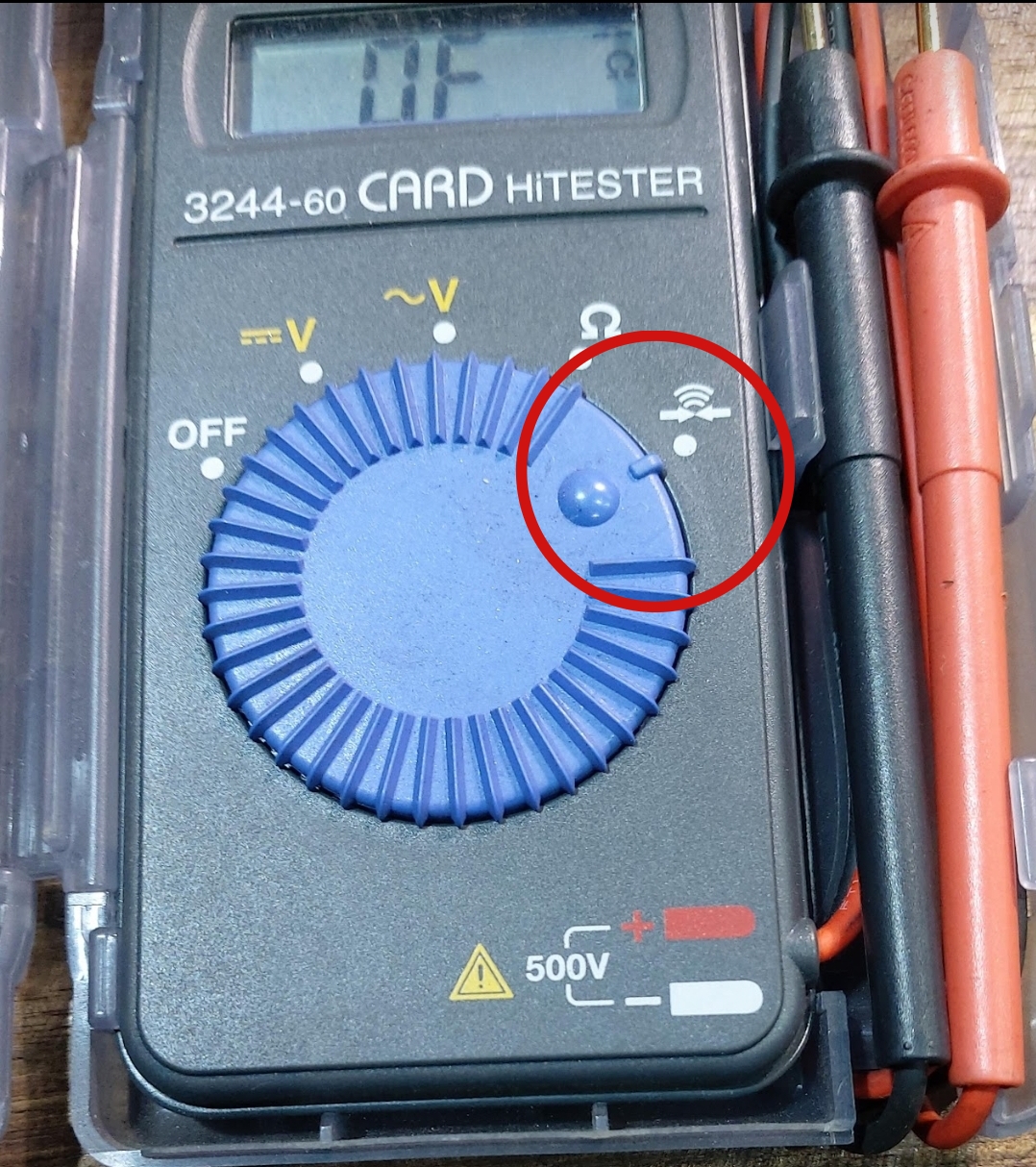

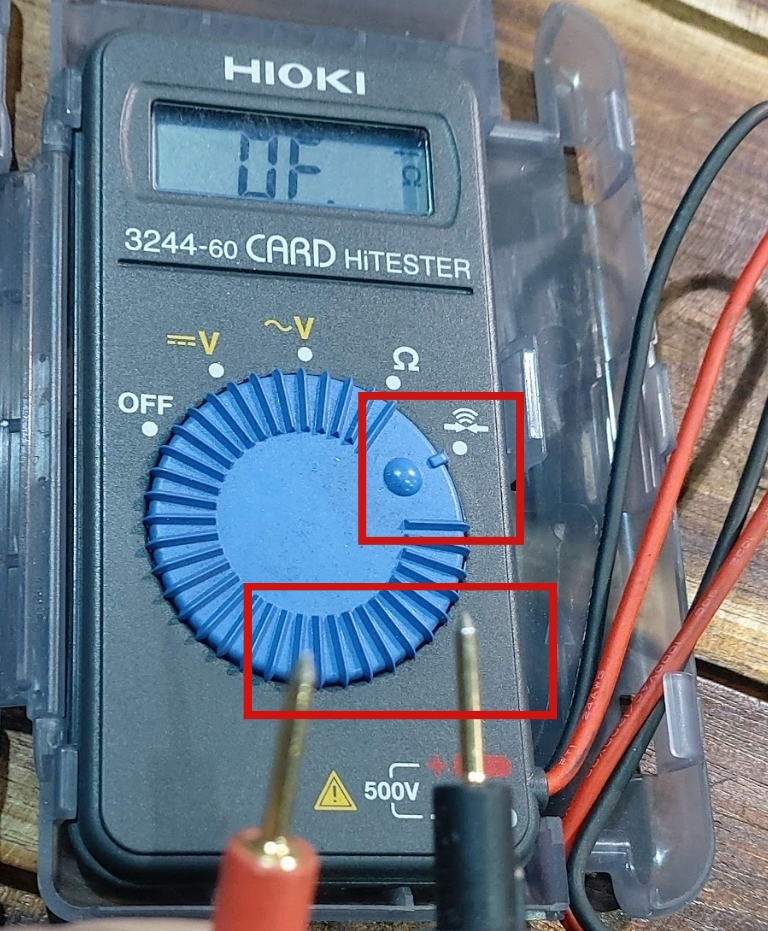

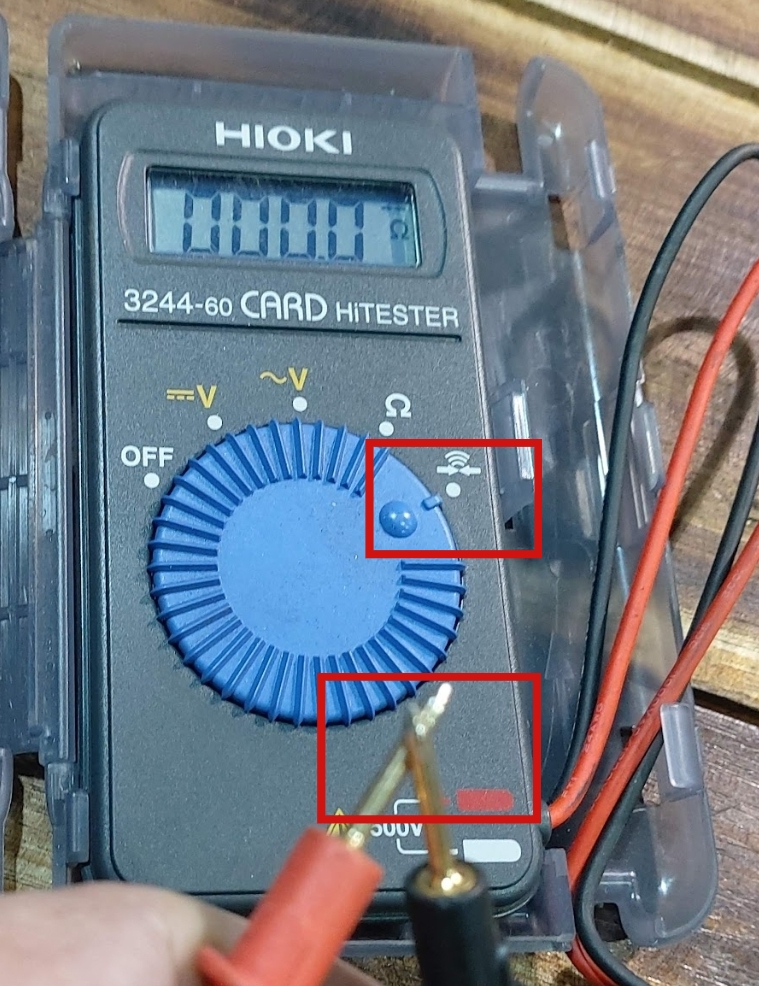

이모 드는 도통 모드 혹은 통전모드입니다.
전선이 단락 됐거나 정상인지를 테스트해 볼 수가 있지요.
단락이 경우에는 OF가 나타나며
정상일경우에는 삐 소리와 함께 저항값도 나타납니다.
보통 이 모드에서 저항과 도통테스트를 같이합니다.

지금까지 히오키 포켓 테스트기 사용방법을 정리해 봤는데요
무게도 가볍고(60g) 제 나름 휴대하기도 편해서 애용하고 있습니다.
전기는 아주위험하니 항상 전기일만큼은 안전을 우선시해야겠습니다.
※전기는 안전이 최고입니다.

그럼 저항에 대해서 간단하게 알아볼까해요.

저항은 전류를 운반하는 전하입자와 도체 구조를 이루는 고정된 입자사이의 충돌 때문에 생기는데
저항은 도선과같은 회로의 모든 부분에 포함된 특성이지만 대개 전등 히터와같이 저항특성을 주로이용하는
장치들을 나타내기도 합니다.
열의형태로 발산되는 전기에너지는 양이작더라도 회로에주어진 전류를 생성하는데 필요한 기전력의 크기에 영향을 미칩니다.
전기저항의 단위인  Ω(온)은 1V/A에 해당됩니다.
전선의 저항은 전선길이에 정비례하며 담면적에는 반비례한다.
도체나 회로소자의 저항은 온도가 높아질수록 증가한다.
몇몇도체들은 극저온으로 내려가면 저항값이0이된다.
이러한물체에서 전류는 기전력을 제거해도 계속흐르게된다.
저항의 역수 1/R을 전도도라 하며 "모"라고 하는  Ω의 역철자로 표시합니다.
